技術コラム
従来溶接とのコスト比較
2,800mm x 2か所
溶接条件
- 材質：ボンデ鋼板
- 溶接長さ：2800mm x 2か所
- ワークサイズ：板厚 2mm、長さ2800 x 幅150 x 高さ20mm
結果
- 溶接時間は1/3に減少
- 歪み取り時間が不要
- トータル時間は75%減少
ボンデ鋼板 2,800mm x 2か所 アルゴン溶接との比較
| 従来工法 （アルゴン溶接） | サンクス製作所 （ファイバーレーザー） | |
| 溶接時間 | 30分 | 10分 |
| 歪み取り時間 | 10分 | 0分 |
| トータル時間 | 40分 | 10分 |

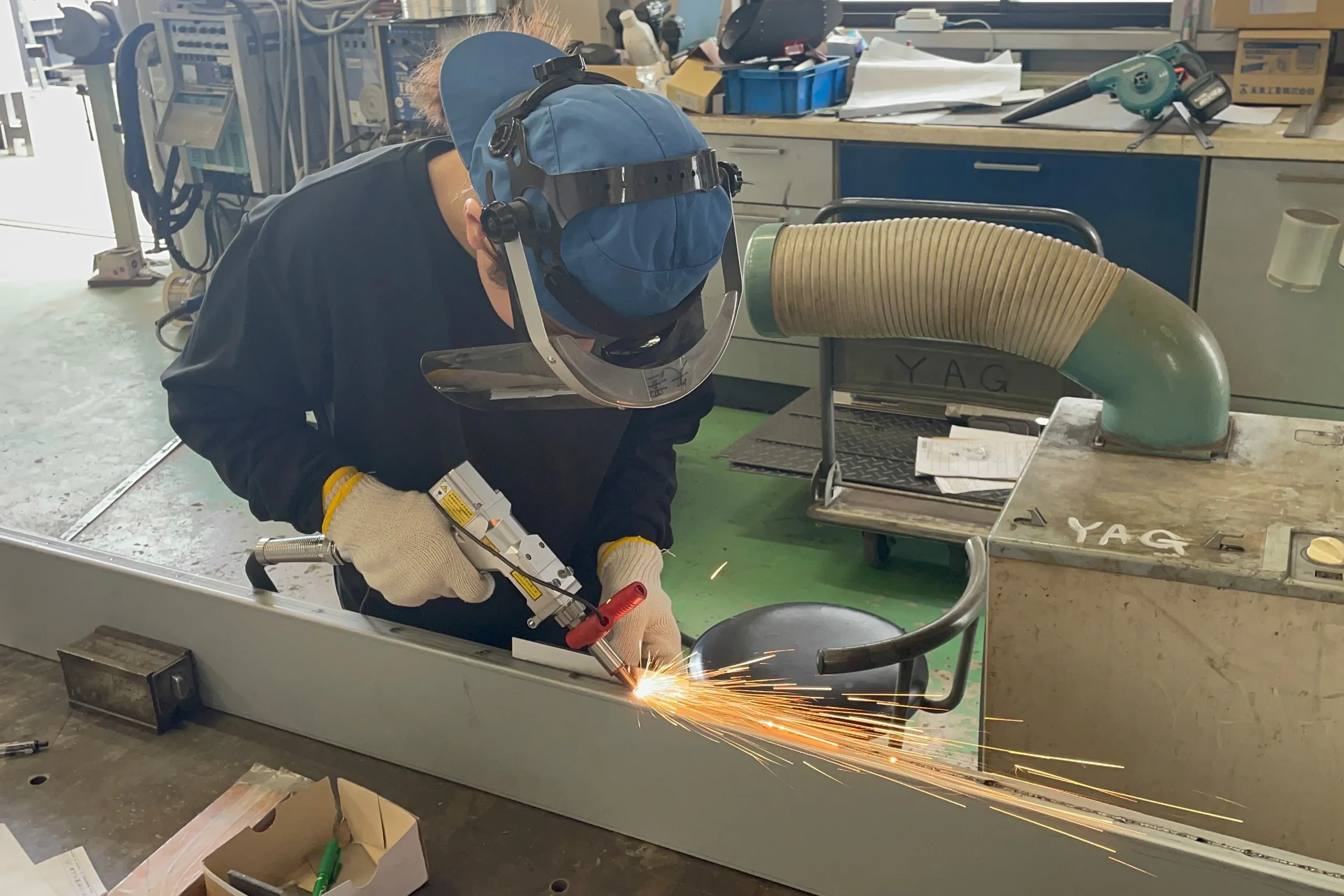

● 従来のアルゴン溶接の場合
歪み量を抑えるため全長を一気に溶接することができず、ある1か所を溶接したら、次に離れた場所を溶接して、その次はまた別の離れた場所を溶接していく必要がございます。
全長を一気に溶接すると入熱が特定の場所に集中してしまい歪み量が大きくなってしまい、歪み取りに時間がかかってしまいます。

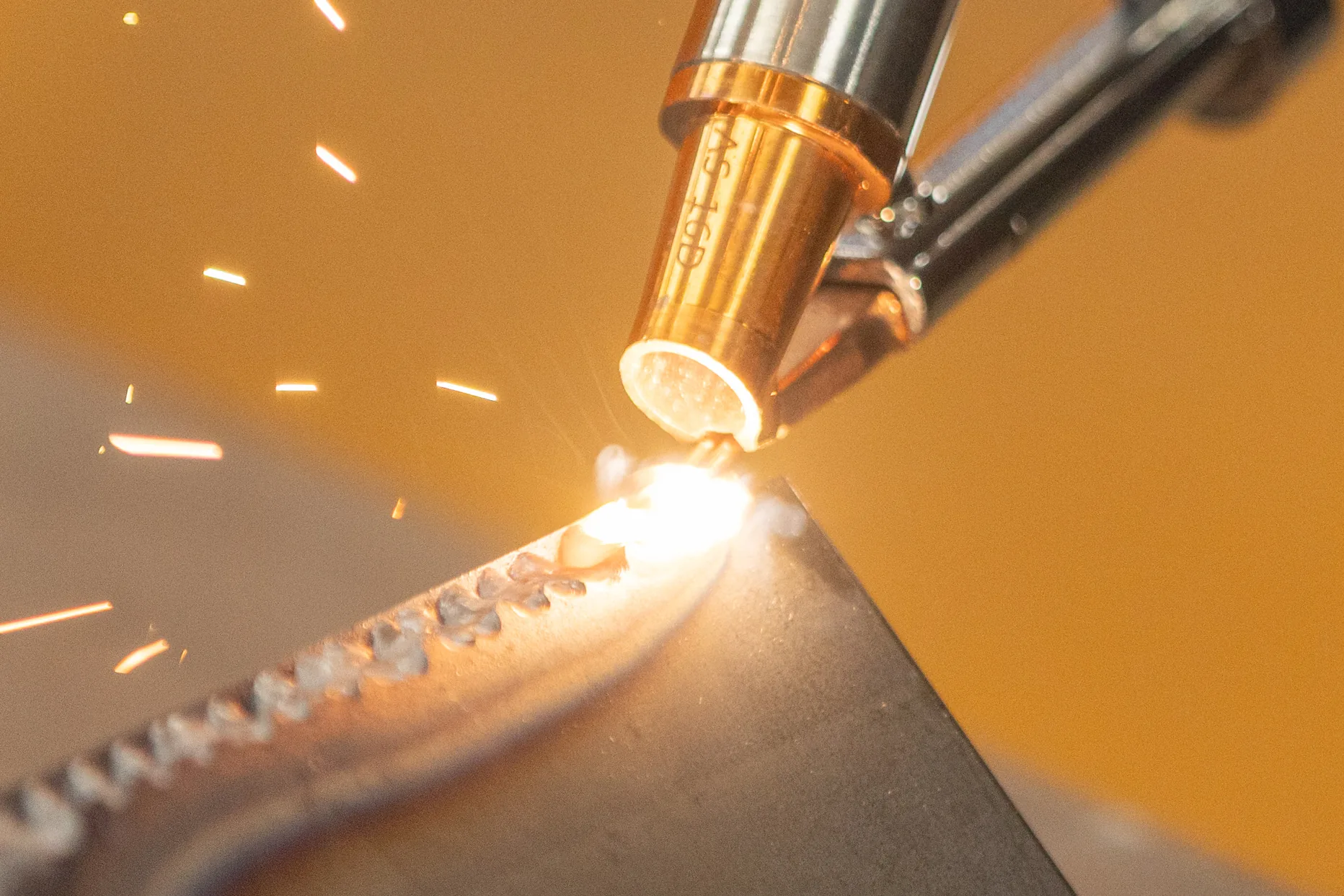

● ファイバーレーザー溶接機の場合
溶接時間が1/3になり、歪み取り時間が不要になるため、トータル時間は75%減少しました。
50mm x 150か所

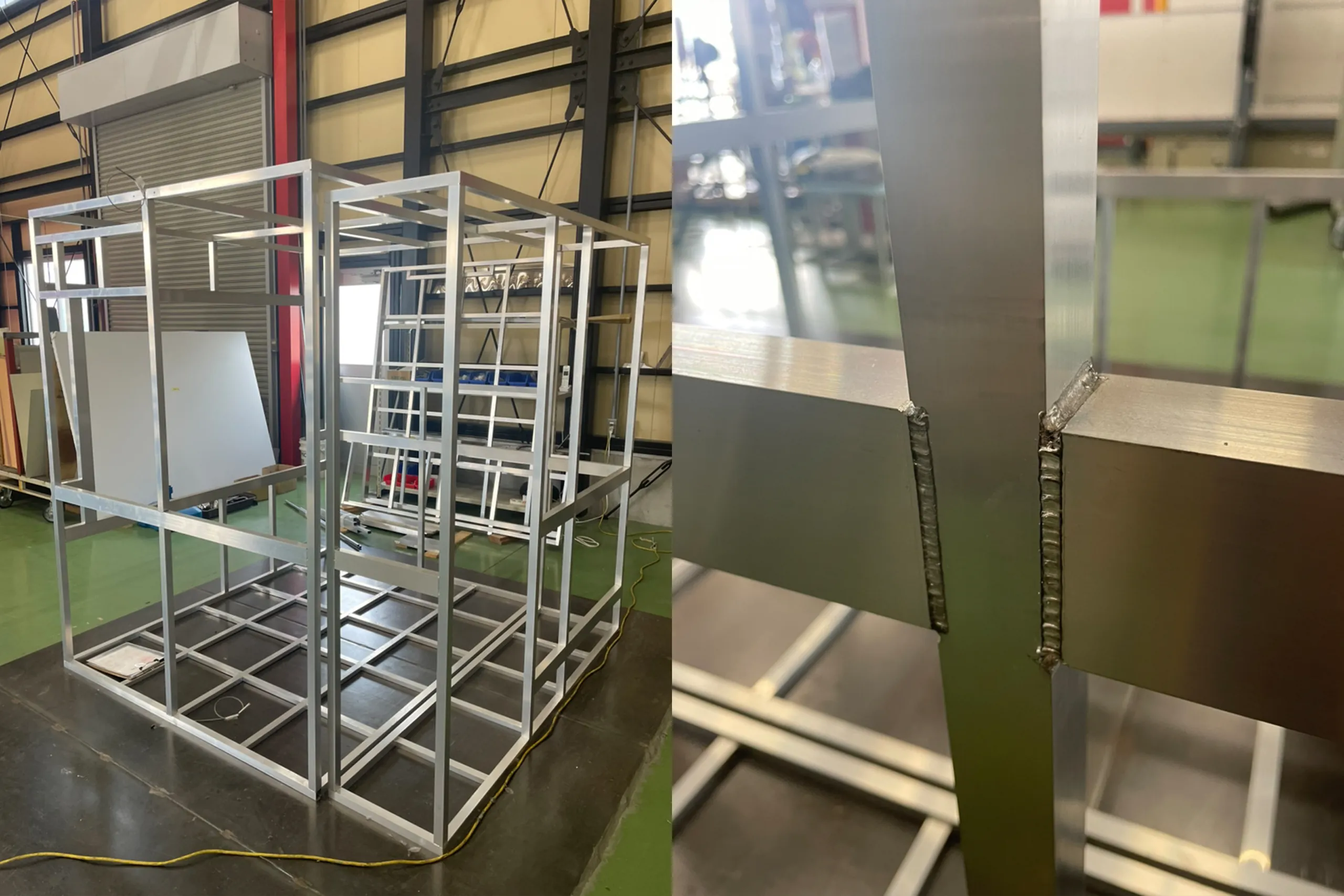

※キッチンカーのアルミフレーム
溶接条件
- 材質：アルミ
- 溶接長さ：50mm x 150か所
- ワークサイズ：板厚 4mm、角材、長さ1800 x 幅1800 x 高さ1800mm
結果
- 歪み取り時間がなくなり、トータル時間は46%減少

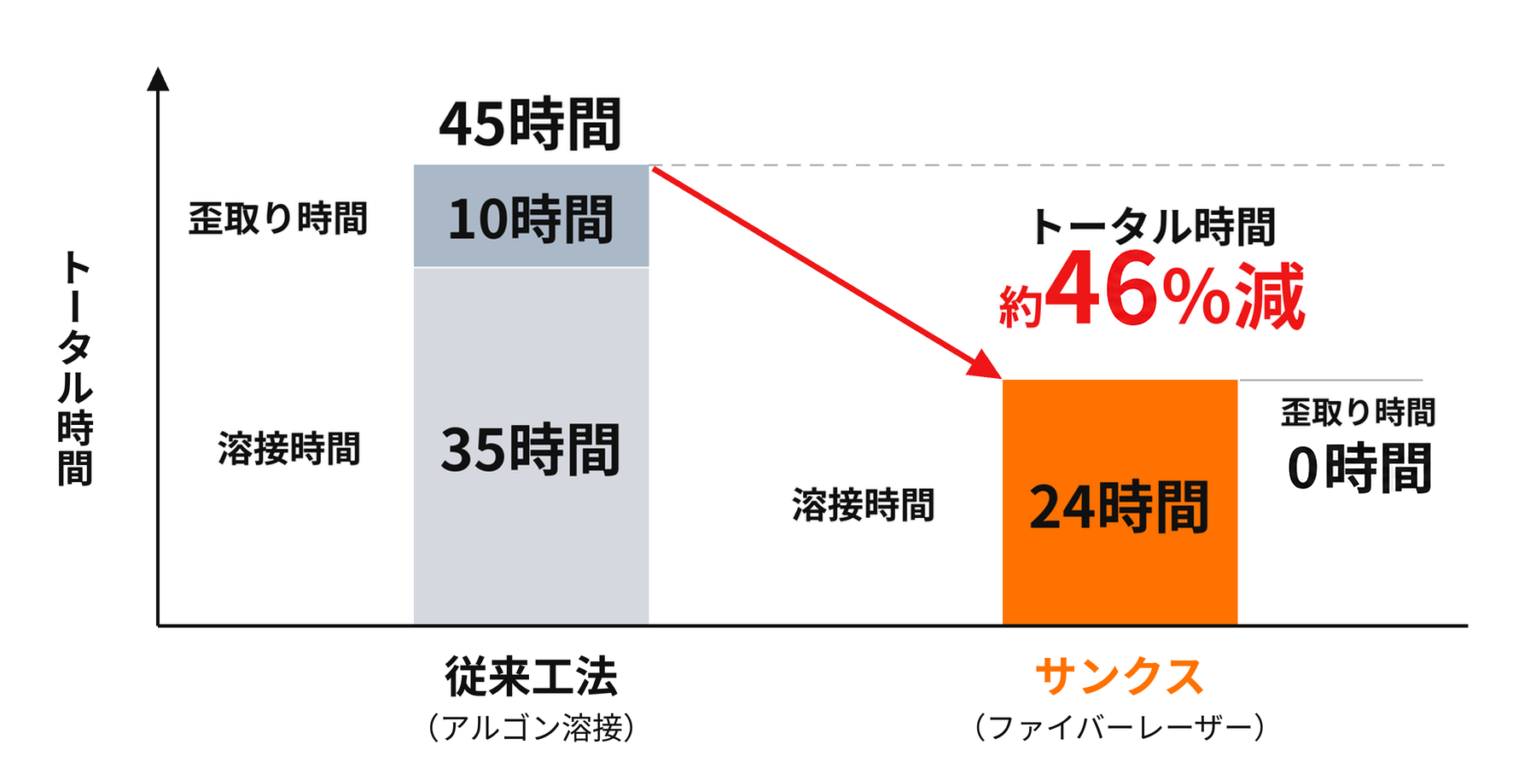

アルミ 50mm x 150か所 アルゴン溶接との比較
| 従来工法 （アルゴン溶接） | サンクス製作所 （ファイバーレーザー） | |
| 溶接時間 | 35時間 | 24時間 |
| 歪み取り時間 | 10時間 | 0時間 |
| トータル時間 | 45時間 | 24時間 |
● 従来のアルゴン溶接の場合
最終日には半日以上歪んだワークを叩いて歪みを補修する必要がありましたが、ファイバーの場合は歪み取りの工程が全く必要ありませんでした。
● ファイバーレーザー溶接機の場合
歪みを考える必要がないため、端から順番に溶接するだけで済みます。歪み量を予想する必要がなく、経験の浅い社員でも簡単に溶接作業を行うことができます。
5,500mm
溶接条件
- 材質：亜鉛めっき鋼板
- 溶接長さ：5.5m
- ワークサイズ：板厚 1.6mm、角材、長さ5,500mm x 1,400mm
結果
- 工数2.5日から1日に短縮
- めっき剥がし、スパッタ除去、歪み取りが不要
亜鉛めっき鋼板 5,500mm アルゴン溶接との比較
● 従来のアルゴン溶接の場合
亜鉛めっき鋼板はそのまま溶接するとブローホール（気泡）が発生するため、溶接前にめっきを剥がす処理が必要です。さらに薄板のため熱による歪みが大きく、溶接後の歪み取りにも多くの時間がかかり、合計で2.5日の工数が必要でした。
● ファイバーレーザー溶接機の場合
亜鉛めっきしたままで溶接が可能。そのため、めっき剥がし処理が不要になります。さらに、最も時間のかかる歪み取りも不要になるため、作業工数は大幅に短縮できます。
溶接条件
- 対象物：φ2m x 6mのロール表面の一部
- 肉盛箇所：20 x 1 x 1mm
結果
- 納期90%短縮
- コスト85%減
- ローラーの取り外し不要
作業前
（肉盛前）
作業中
（ファイバーレーザー）
作業後
（仕上げ後）
大型ローラーの肉盛り アルゴン溶接との比較
| 従来工法 （アルゴン溶接） | サンクス製作所 （ファイバーレーザー） | |
| 納期 | 2週間 | 1日 |
| コスト | 約1,000万円 | 約150万円 |
※ サンクス製作所のコストは、1日の作業工数を外注した場合の金額です。
● 従来のアルゴン溶接の場合
装置が重く移動が困難なため、対象物を取り外して溶接機のそばまで運搬する必要があります。納期が2週間以上かかることも珍しくなく、その間のライン停止も含めると、修理費用が1,000万円規模になるケースもあります。
● ファイバーレーザー溶接機の場合
装置が軽量のため、溶接機を対象物のそばまで持ち込んで作業することが可能です。そのため、同じ補修作業でもおよそ150万円程度で対応できるケースが多く、費用・工期ともに大幅に削減できます。
サンクス製作所では肉盛溶接の補修を請け負うことも可能ですが、装置を購入して自社で対応される企業様も増えています。
